繰り返しデータまたはエラー値の入力用のデータ テーブルの設定

XY テーブルを作成する際、「ようこそ」[Welcome] または「新しいデータテーブルとグラフ」 [New Table] ダイアログで、隣接するサブカラム内に繰り返しデータを入力する、または別の場所で算出されたエラー値を入力するように指定できます。XY テーブルの詳細を参照してください。

下記の例では、2 つの繰り返し値 (2 回分の繰り返しデータ) の入力用に設定されていますが、実際には 2 から 256 までの値を選択できます。

次の例では、各ポイントの平均値、SD、N を入力するように設定されています。

"%CV" は変動係数で、100SD/平均値と同じです。%CV を入力すると SD エラー バーがプロットされます。

SD、SEM または %CV とともに N を入力する場合は、「グラフフォーマット」[Format Graph] ダイアログで、SD、SEM または 95% CI をプロットするかを選択します。N を省略する場合、入力したエラー値のみがプロットされます。

サブカラムの形式の変更

繰り返しデータの数、エラー値の入力方法など、データ テーブルの形式を変更するには、テーブルの左上隅の 「テーブルフォーマット」[Table format] ボタンをクリックします。

「データテーブルのフォーマット」[Format Data Table] ダイアログを使用して、繰り返しデータまたはエラー値を入力する方法を指定します。平均値および SD の入力から平均値および SEM の入力に変更する場合、ラベルのみが変更されます (数値は変更されない)。これにより、誤り (実際には SEM 値を入力したのに、サブカラムのラベルを誤って SD 値と設定）を訂正できます。エラー バーのプロット形式を変更する場合は、「データテーブルのフォーマット」[Format Data Table] ダイアログは使用しないでください。エラー バーのプロットの変更方法については以下で説明します。

繰り返しデータまたはエラー バーのプロット形式の選択

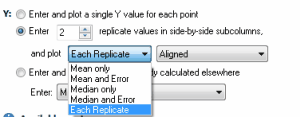

新しいテーブルを作成して繰り返しデータを入力する際、サブカラムの形式のみでなく、プロットの形式も選択します。個別の繰り返しデータ、平均値のみ、平均値とエラー バー (指定可能)のいずれかでプロットできます。繰り返しデータの回数のオプションのすぐ下にある 1 組のドロップダウン リストから選択します。

エラー値の直接入力を選択した場合、入力した値がプロットされます (ただし、%CV を入力した場合は SD がプロットされる)。平均値、SD (または SEM)、および N を入力した場合は、エラー バーのプロット形式を SD、SEM または 95% CI のいずれかから選択します。

繰り返しデータまたはエラー バーのプロット形式の変更

繰り返しデータまたはエラー バーのプロット形式を変更する場合、グラフを作成し直す必要はありません。代わりに、「グラフ形式の変更」[Change Graph Type] ボタンをクリックします。

「グラフ形式の変更」[Change Type of Graph] ダイアログで行った変更内容は、グラフのすべてのデータ セットに適用されます。

また、グラフ上の任意の位置をダブルクリックして 「グラフフォーマット」[Format Graph] ダイアログを表示することもできます。「すべて」[All] ボタンをクリックして、変更内容をすべてのデータ セットに適用します。この操作を行わないと、誤ってデータ セット間で異なるタイプのエラー バーが設定されることになります。
