Prism では Y 軸に対数軸を使用してカラムプロットを作成することもできますが、このようなグラフを作成する前に慎重に検討してください。カラムプロットでは、棒の高さまたは面積が比較されます。たいていの場合、カラムプロットには対数軸を使用しないことをお勧めします。

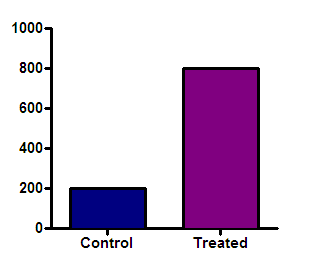

次のグラフ (線形軸を使用) では、治療群の棒の高さは対照群の棒の 4 倍 (面積も 4 倍) です。このことから、治療により反応が 4 倍に増えていることが分かります。Y 軸が線形であるため、明快です。

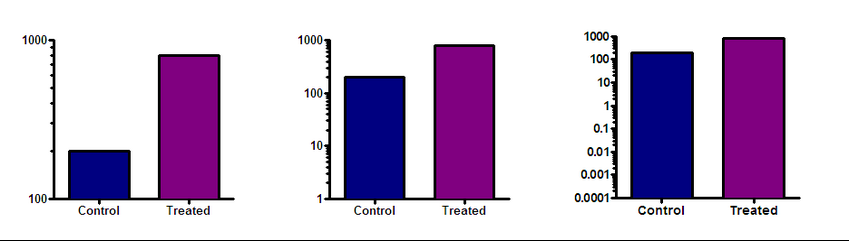

カラムプロットで対数軸が使用されている場合は注意が必要です。対数軸ではゼロが表示されないため、軸の始点を決定しなければなりません。対数スケールには論理上始点の位置がないため、任意の位置を選択します。次のグラフは上のグラフと同じデータを示すものですが、Y 軸の始点が 0.001、10、100 です。

右側のグラフでは棒の相対的高さはほぼ同じですが、左側のグラフでは大きく異なっています。対数スケールでの棒の相対的高さ (または面積) は参考になりません。

宣伝目的であれば、対数軸を使用したカラムプロットは、グループ間の違いを誇張、または最小にできるため、素晴らしいツールです。与えたい印象を反映するように、軸の範囲を慎重に選択するだけです。 データをありのまま示すことが目的であるのであれば、対数軸を使用してカラムプロットを作成しないでください。

唯一、カラムプロットに対数軸を使用する意味がある場合は、Y 軸が何かの倍率変化を示す場合です。この場合は対数スケール同様、1.0 のベースラインが理にかなっています (変化なし)。
