このページでは軸を対数スケールにする方法について説明します (これによりデータは変更されない)。これは、プロット可能なデータの対数変換とは異なります。

対数軸を作成する方法:

軸をダブルクリックして 「軸のフォーマット」[Format Axes]  ダイアログを表示します。「スケール」[Scale] セクションで、軸を [Log10] または [Log 2] に設定します。

次のグラフに対数間隔の副目盛りを示します。主目盛りの 10 と 100 の間の副目盛りは、20、30、40、50、60、70、80 および 90 を示しています。グラフ上で副目盛りは等間隔ではないため、これらを対数間隔の副目盛りと呼びます。8 個の目盛りがあるため、間隔は 9 個である点に注意してください (10 個と間違える人が多い)。

対数軸に目盛り数字を設定する方法:

軸をダブルクリックして 「軸のフォーマット」[Format Axes]  ダイアログを表示し、「数値とラベル」[Numbering or Labeling] セクションで数値の形式を設定します。Prism には対数軸の目盛り数字の形式オプションが 3 つあります。

「真数」[Antilog]: 10、100、1000、10000 など

「科学表記」[Scientific]: 1x101、1x102、1x103、1x104 など

「10のべき乗」[Power of 10]: 101、102、103、104 など

「対数」[Log]: 1、2、3、4 など

対数軸に副目盛りの間隔を設定する方法:

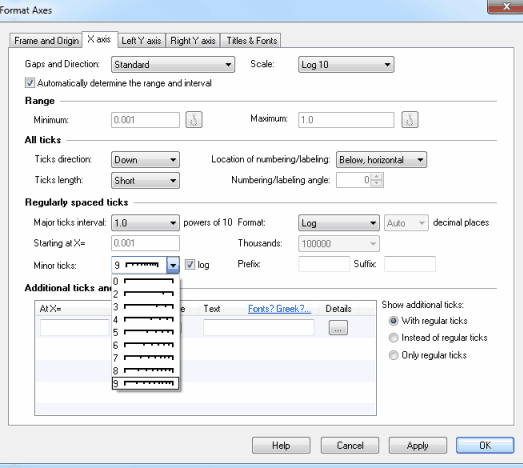

軸をダブルクリックして 「軸のフォーマット」[Format Axes]  ダイアログを表示し、「スケール」[Scale]と「数値フォーマット」[Format] セクションで数値の形式を設定します。「対数」[Log]を選択し、目盛りの数ではなく、主目盛り間の間隔の数を選択します。
