グループプロットの棒のグループおよび間隔の変更方法

Prism ツールバーの 「グラフフォーマット」[Format Graph] ボタンをクリックするか、任意のデータ ポイントをダブルクリックして 「グラフフォーマット」[Format Graph] ダイアログを開きます。

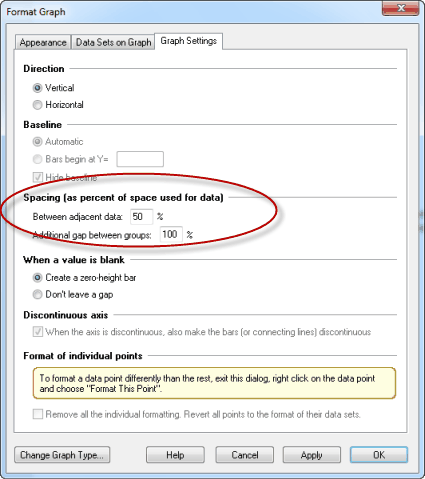

棒の標準間隔の設定

各棒および棒のグループの標準間隔の変更は 「グラフの設定」[Graph Settings] で行います。

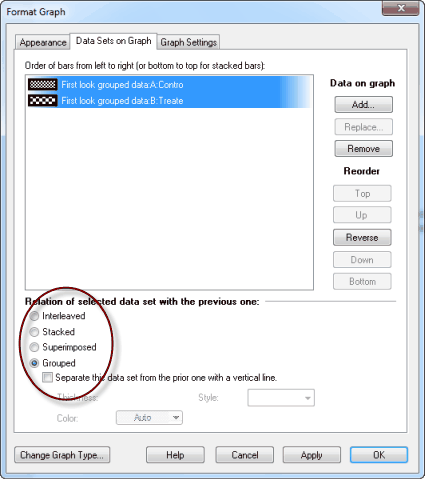

棒のグループの設定

「グラフフォーマット」[Format Graph] ダイアログの順序タブを使用して、グラフのグループ構成スキームを全体的に変更する、またはハイブリッドなグラフ タイプにすることができます。各データ セットについて、前のデータ セットに対して交互に配置、縦に積み上げる、間隔を空ける (新しい棒のグループの作成、つまりグループ化)、または重ね合わせるなどのオプションから選択します。

グループ間への線の追加

データ セット間を線で分ける場合はオプションをオンにします。

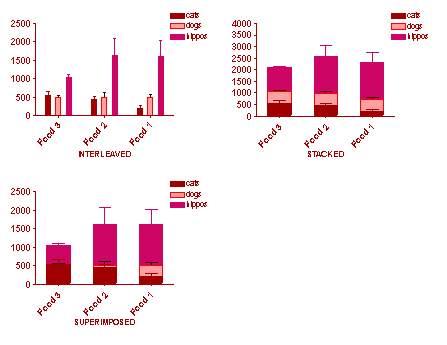

下図で、縦に積み上げた場合 (スタック) と重ねて表示した場合の違いを確認してください。棒を重ねて表示した場合、それぞれの範囲は X 軸からその値までです。棒を積み上げた場合、各棒の始まりはその下の棒の最上部です。

次に示すように、同じグラフ上に積み上げと交互配置の両方の形式の棒を組み合わせると分かりやすくなる場合があります。これは、"hippos"データセットの上に、"dogs"データセットを、更にその上に"cats"データセットを積み上げるようにオプションで指定してプロットされました。
