1 つのグラフに複数の種類のデータをプロットする場合、一部のデータはグラフの左側の Y 軸、残りのデータは右側の Y 軸をそれぞれ使用してプロットすると便利です。 ただし、X 軸は 1 つしか使用できません。

第 2 Y 軸を作成する方法

軸をダブルクリックして 「軸のフォーマット」[Format Axes]  ダイアログの 「フレームと原点」[Frame and Origin] タブを表示します。または、Prism ツールバーの 「軸のフォーマット」[Format Axis] ツールをクリックします。

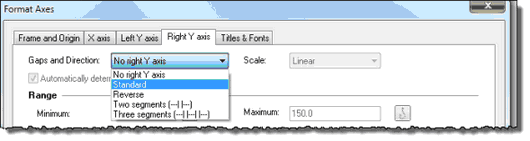

「右Y軸」[Right Y axis] タブを選択し、軸の形式を設定します。

データ セットはすべて、最初は左側の Y 軸を使用してプロットされます。軸のスケールによっては、一部のデータ ポイントが表示されない場合があります。

右側の Y 軸を使用してデータをプロットする方法

データ ポイントをダブルクリックするか、または Prism ツールバーの 「グラフフォーマット」[Format Graph] ボタンをクリックします。「外観」[Appearance] タブの下部で、「右Y軸」[Right Y axis] をオンにします。右側の Y 軸上にプロットさせる各データ セットについて、この操作を繰り返します。

右側の Y 軸にデータ セットを割り当てる際、Y 軸が存在しない場合、Prism で自動的に軸が作成されます。

右側の Y 軸のみを持つグラフを作成する方法

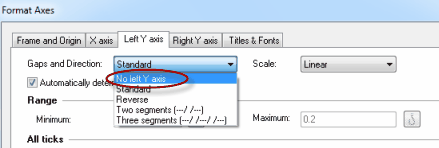

左側の Y 軸をオフにし、データ セットを割り当てる右側の Y 軸を作成します。

2 つの Y 軸に異なる色を使用する方法

2 つの Y 軸に異なる色を指定できます。1 つの軸を選択して 「変更」[Change] メニューを表示します。「選択済みオブジェクト」[Selected Object(s)] を選択して表示される 「オブジェクトのフォーマット」[Format Object] ダイアログで、色 (および線の太さ) を設定します。

3 つの Y 軸を持つグラフを作成する方法

Prism では、3 つの Y 軸を持つグラフはサポートされていません。ただし、少し工夫することで同様の効果が得られます。まず、データなしでグラフを作成します。X 軸を非表示にします (軸フレームのオプション)。すべてのタイトルを削除すると、Y 軸のみのグラフになります。必要に応じてスケールを調整します。続いて、レイアウトを作成し、この見せかけだけの Y 軸のみのグラフの隣に実際のグラフを配置します。必要に応じてサイズやデータのスケールを調整すると、希望した表示と同じ効果が得られます。すべてのデータ セットを右側、または左側のいずれにプロットするかを指定する必要があります。これを機能させるために値の変換が必要な場合があります。
