軸の延長

軸をクリックして選択します。両端にノブが表示されます。X 軸の右側のノブか Y 軸の上のノブにマウスを移動します。軸をドラッグして伸ばしたり短くしたりします。

軸の長さの指定

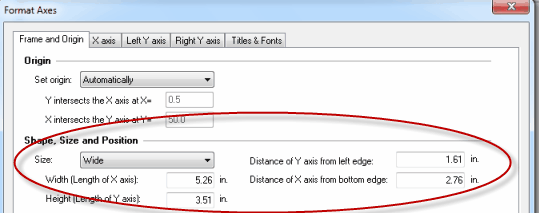

原点をダブルクリックして 「軸のフォーマット」[Format Axes]  ダイアログの 「フレームと原点」[Frame and Origin] タブを表示します。カスタム形状を選択し、幅と高さを入力します。または標準 (縦長、正方形または横長) 形状を選択し、幅と高さを入力すると、Prism で自動的に他の値が変更されます。横長または縦長のグラフの場合、長軸は短軸の 1.5 倍の長さになります。

新しいグラフのデフォルトのサイズおよび形状の設定

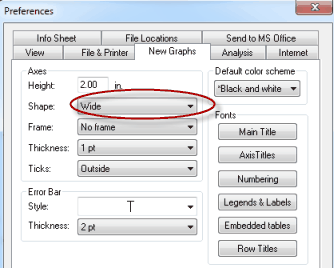

「編集」[Edit]...「設定」[Preferences] メニューを表示して表示される 「新規グラフ」[New Graph] タブで、「横長」[Wide]、「縦長」[Tall] または 「縦横同じ」[Square] を選択します。横長または縦長のグラフの場合、長軸は短軸の 1.5 倍の長さになります。

グラフおよびフォントのサイズ変更

Prism ツールバーの 「変更」[Change] セクションで 「グラフサイズの変更」[Resize Graph] ボタンをクリックします。このボタンを使用して、グラフおよびグラフの記号とフォントを拡大または縮小できます。これに対し、軸の延長によるサイズ変更では記号やフォントのサイズは変更されません。

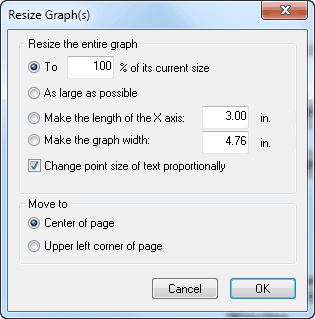

「その他」[More Choice] をクリックするとダイアログが表示され、正確なサイズを指定したり、フォント サイズを変更せずにグラフのサイズを変更できます。これは、学術誌で正確なグラフ サイズおよびフォントのポイント サイズが指定されている場合に便利です。

混同されがちな点

グラフ サイズの変更とズーム変更

下部ツールバーの右端にある 「ズーム」[Zoom] ボタンを使用して、グラフでズーム インまたはズーム アウトできます。これらは画面上の表示を変更しているだけで、出力やエクスポートのサイズは変更されません。

軸の長さの変更とグラフのサイズの変更

「軸のフォーマット」[Format Axis] ダイアログの最初のタブで、X 軸と Y 軸の長さを選択できます。目盛りおよびタイトルの選択によってはグラフ自体が大きくなります。ページ内にテーブル、テキスト、図や画像を配置すると、グラフ オブジェクトも大きくなります。

グラフ オブジェクト全体 (グラフ ページに配置されているものも含む) のサイズを変更するには、Prism ツールバーの 「変更」[Change] セクションの 「グラフサイズの変更」[Resize Graph] ボタンをクリックします。特定の幅でグラフ作成するように指定できます。または、X 軸の長さを指定することもできます。

エクスポート時のグラフのサイズ変更も可能です。エクスポート ダイアログで、グラフ (ページ上にある他のすべてのオブジェクトも含む) の幅を指定します。Prism 内のグラフは変更されず、指定内容と一致するようにエクスポート用のグラフ ファイルが作成されます。
