「グラフフォーマット」[Format Graph] ダイアログ: 生存分析プロット

このダイアログを使用して、データ セットのすべてのポイントの表示形式を変更できます。1 つのデータ ポイントの表示形式を変更する場合は、右クリック メニューを使用します。選択したデータ セットのすべての記号を変更することもできます。

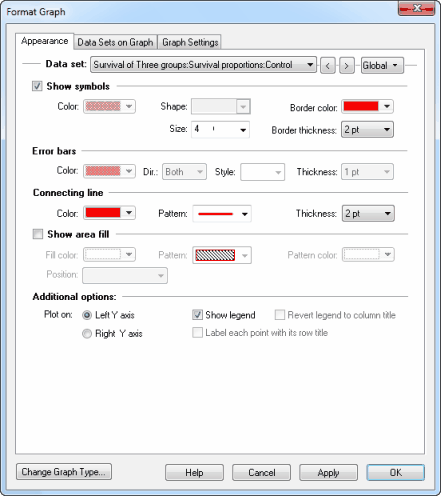

任意のグラフ記号またはバーをダブルクリックして、「グラフフォーマット」[Format Graph] ダイアログを開きます。

1 つのデータ セットの設定を変更する方法:

リストからデータ セットを選択し、このデータ セットの記号、線およびエラー バーを選択します。別のデータ セットを選択し、そのデータ セットの設定を選択します。「OK」 をクリックし、すべての変更が反映されたグラフを再描画します。フィット曲線は個別のデータ セットとして扱われます。

すべての記号を大きくするなど、グラフ上のすべてのデータ セットを変更する方法:

データ セット名のリストを開き、「--全データセットの変更--」[--Change ALL data sets--] を選択します。または、右側の 「すべて」 ボタンをクリックします。これ以降に行った変更が、すべてのデータ セットに適用されます。

「シンボルの表示」[Show symbols]

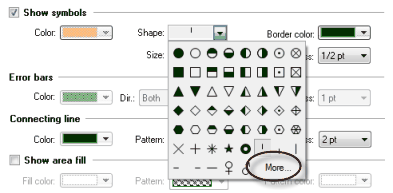

記号のタイプ、サイズおよび色を選択します。塗りつぶしのない記号を選択した場合は線の太さも選択できます。塗りつぶしのない記号でポイント間の線やポイントの重なりが表示されるようにする場合は、「透明」[Clear] オプションをオンにします。「形状」[Shape] ドロップダウン メニューを使用して、Prism 記号のいずれかを選択します。このドロップダウンの 「その他」[More] オプションを選択すると、コンピューターにインストールされているフォントの文字を記号として使用できます。

生存分析プロットでは、打ち切りになったデータ ポイントにのみ記号を表示するか、すべてのデータ ポイントに記号を表示するかを選択できます。この選択は 「グラフフォーマット」[Format Graph] ダイアログの 「グラフの設定」[Graph Settings] タブで行います。

「エラーバー」[Error bars]

エラー バーの表示形式を選択します。エラー バーはデータ ポイントの上、下または両方向に付けることができます。詳細は、「生存分析プロットのエラー バー」を参照してください。

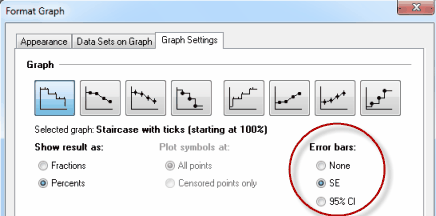

生存分析プロットの作成時に選択する内容によっては、エラー バーのオプションを利用できるものとできないものがあります。この設定は 「グラフフォーマット」[Format Graph] ダイアログの 「グラフの設定」[Graph Settings] タブで変更できます。

「接続線」[Connecting lines]

生存分析プロットのデータ ポイントの接続線の形式を選択します。矢印を使用することをお勧めします。

「塗りつぶし」[Show area fill]

プロット線の上または下に塗りつぶし部分を表示する場合に選択します。「すべて」[All] ボタンをクリックすると、グラフ上のすべてのデータ セットにおいてこの機能が有効になります。

プロットする Y 軸の選択

各データ セットに使用する軸を指定します。右側の Y 軸でのプロットを選択した場合、その軸がなければ作成されます。

凡例

データ セットの凡例を表示する場合は 「凡例の表示」[Show legend] を選択します。Prism ではデータ テーブルの列タイトルが凡例ラベルとして自動的に使用されます。凡例のラベルを編集することもできます。凡例テキストをダブルクリックし、任意のテキストを入力します。編集したラベルを列タイトルに戻すには、「グラフフォーマット」[Format Graph] ダイアログの 「凡例の表示」[Show legend] 下の 「凡例を列タイトルに戻す」[Revert legend to column titles] ボタンを使用します (このボタンをは凡例を編集した場合にのみ選択可能になります)。
