デプス チャートは、X の独立変数が縦軸、Y の従属変数が横軸に表示されるように回転させた XY プロットです。これは、X 変数が深さの場合に有効です。以下のステップを実行します。
| 1. | XY テーブルにデータを入力します。X カラムにデプス値を入力します。 |
| 2. | X が横軸の XY グラフが作成されます。 |
| 3. | 「軸のフォーマット」[Format Axis] ダイアログを使用して、両軸の目盛り数字の方向を変更します。X 軸の目盛り数字を 「下、垂直」[Below, vertical]に設定します。Y 軸の目盛り数字を「左、垂直」[Left vertical] に設定します。 |
| 4. | 自動的に設定された X 軸のタイトルを削除します (回転不可能なため)。 |

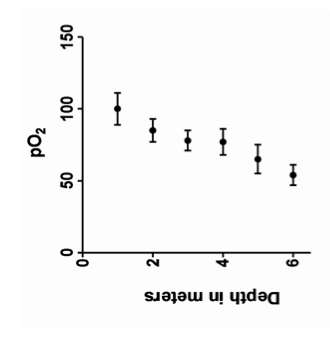

| 5. | デプス タイトルを使用して個別のテキスト オブジェクトを作成します。これを選択し、ツールバーの 「テキスト」[Text] セクションの右下の回転ボタンを数回クリックして 180 度回転させます。グラフの表示は次のようになります。 |
| 6. | レイアウトにグラフを割り当てます。 |

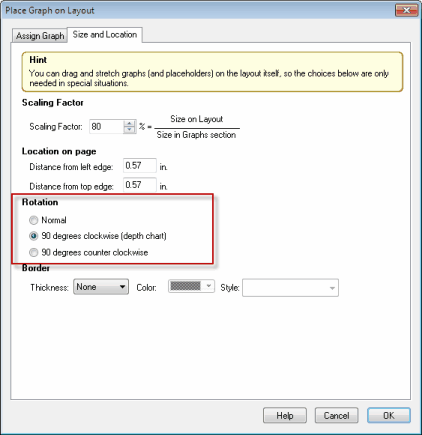

| 7. | グラフをダブルクリックして「レイアウト上のグラフ配置」[Place graph on layout] ダイアログを表示します。2 番目の「サイズと位置」[Size and Location] タブで、「90度時計回りに（デプスチャート）」[90 degrees clockwise (depth chart)] を選択します。 |

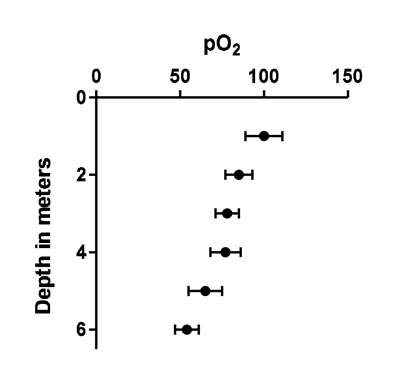

この結果、X 変数が縦軸、Y 変数 (およびエラー バー) が横軸のデプス チャートがレイアウト上にプロットされます。
