「グラフフォーマット」[Format Graph] ダイアログ: 円プロット グラフ

このグラフを使用して、円プロット グラフの表示形式を変更できます。1 つのセグメントの表示形式だけを変更する場合は、グラフ上で右クリック メニューを使用する方が簡単です。選択したデータ セットのすべての記号を変更することもできます。

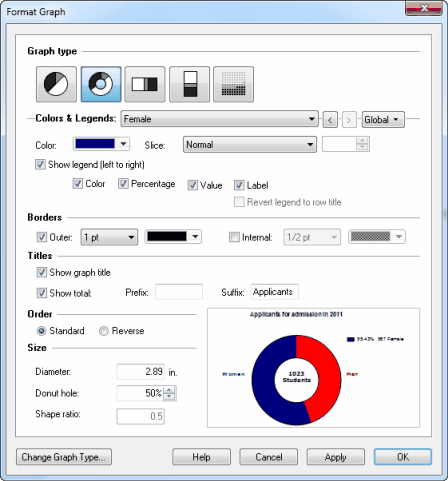

任意のグラフ セクションをダブルクリックして 「グラフフォーマット」[Format Graph] ダイアログを開きます。

グラフの全般的な表示形式を変更する方法:

ダイアログの 「グラフ形式」[Graph type] セクションでサムネイル画像をクリックします。円プロットからドーナツ型、スライスまたはドット プロットに変更できます。変更後のグラフの表示形式をプレビューできます。

1 つのデータ セットの設定を変更する方法:

「色 ＆ 凡例」[Colors & Legends] リストからデータ セットを選択し、グラフ セグメントの色および表示する凡例情報を選択します。

グラフ上のすべてのデータ セットを変更する方法:

グラフ上のすべてのデータ セットを選択するには 「すべて」[Global] ボタンをクリックします。または、変更するデータ セットをドロップダウン メニューから選択します。

グラフにデータ セットが 1 つのみ含まれる場合 (1 つのスライス):

グラフは、データ テーブル内の 1 つの列の値から生成されます。1 つの行にデータを入力した場合、グラフには 1 つの値のみが表示されます。

「色 ＆ 凡例」[Colors & Legends]

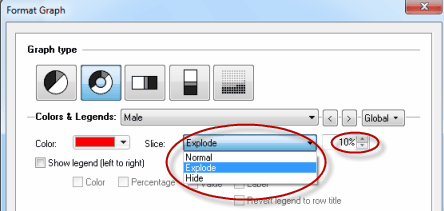

各グラフ セグメントの色を設定できます。ドロップダウン メニューおよびロールダウンを使用して、円またはドーナツ型グラフで、特定のセグメントをメインのグラフから分離するかどうか、また、分離する場合はその距離を選択します。または、セグメントの非表示を選択します。





凡例に表示する情報およびその形式を選択します。



データの行の1つがゼロのとき、Prismはその行について凡例を作成しません。凡例を表示したいときは、値がゼロであっても、0.000001のようにゼロ以外の値を入力します。この切片はグラフ上では見えませんが、Prismはそれについての凡例を作成します。

「枠線」[Borders]

セグメントの境界線の色および太さを選択します。内部の境界線と外側の境界線で異なる形式を設定できます。これらの設定はグラフ内のすべてのセグメントに適用されます。





「タイトル」[Titles]

グラフ タイトルの表示または非表示の切り替えや、すべての値の合計の表示または非表示の切り替えオプションがあります。グラフには各カテゴリが割合として示されるため、グラフの近くに合計値を表示するととても便利な場合があります。ドーナツ型グラフでは、次に示すようにグラフの中央に合計を表示するのが一般的です。オプションで、たとえば 1,000 Applicants、Total: 1,000 というように、接頭辞または接尾辞を追加できます。



「並び」[Order]

データ セットの順序を反転してグラフの方向を変更します。

「大きさ」[Size]

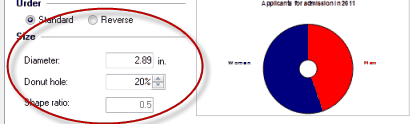

このダイアログの [Size] セクションを使用して、ドーナツ型グラフの全体のサイズを変更できます。
